Криві відключень автоматичних вимикачів

У статті про номінали автоматичних вимикачів ми наводили приклади застосування побутових автоматів з характеристикою C. Крива відключення С була приведена тому, що це ледь не найпоширеніший тип автоматичних вимикачів у побутових та комерційних електромережах, але насправді вибір кривої відключення автомату залежить саме від характеру навантаження.

Отже, розглянемо усе по черзі.

На корпусі будь якого автоматичного вимикача можна побачити маркування:

• B16 — характеристика B, номінал 16 А.
• C16 — характеристика C, номінал 16 А.
• D16 — характеристика D, номінал 16 А.

Літери B, C, D — це і є позначення кривої відключення автоматичного вимикача, що відображають, наскільки чутливо автомат реагує на короткочасні пускові струми, а цифра — його номінальний струм у амперах.

Крива відключення автоматичного вимикача — це характеристика, якою позначають, наскільки швидко автомат спрацює при короткочасному перевищенні струму, зокрема під час пуску певного електрообладнання. Саме кривою відключення визначається чутливість автомата до пускових струмів.

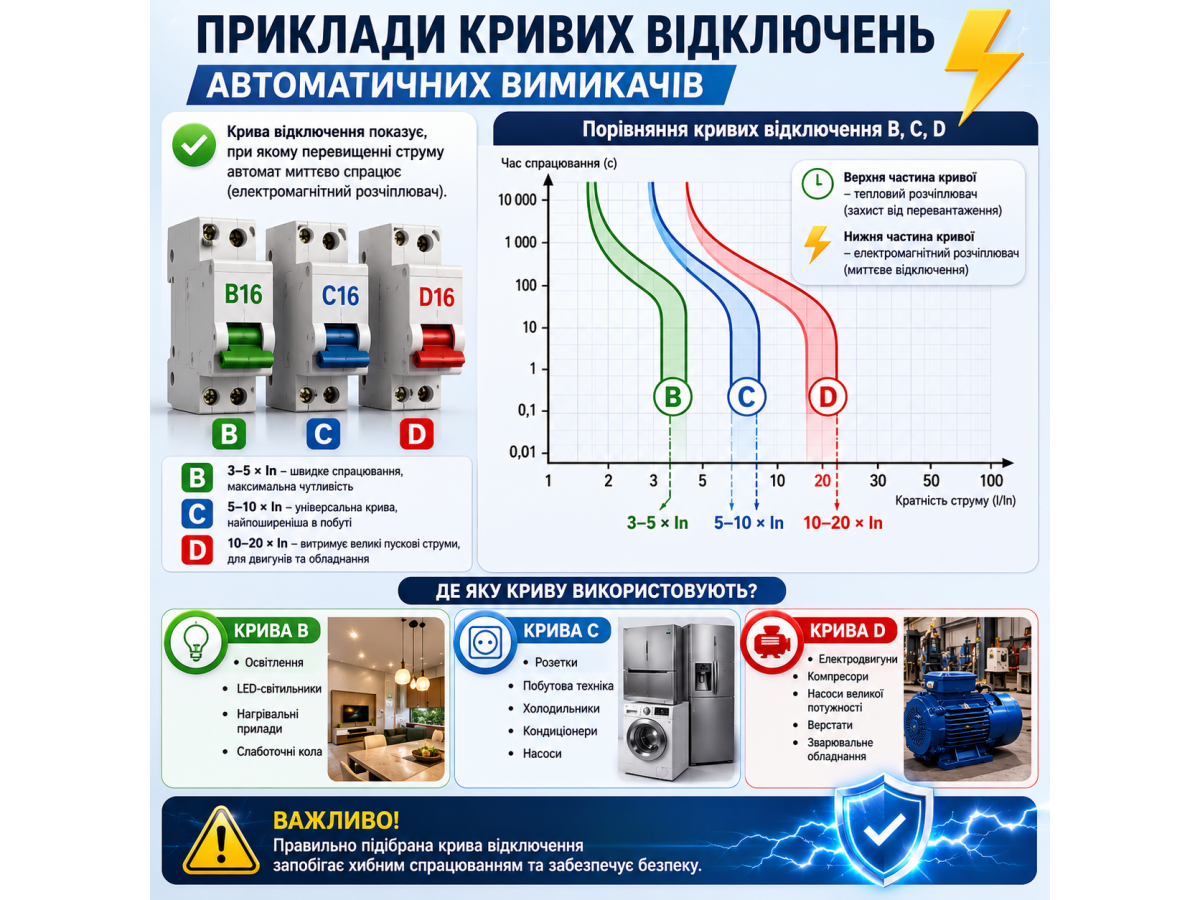

Як вже згадувалося вище, криву відключення автомату позначають на ньому маркуванням літерою. Саме літери B, C, D показують, при якому пусковому струмі автомат миттєво спрацює. У кожної літери є своя характеристика.

де In — номінальний струм автомата.

Давайте розглянемо кожну криву відключення на прикладі 16-амперного автомату.

B16 — Спрацює миттєво при струмі приблизно від 48 до 80 А

C16 — Спрацює миттєво при струмі приблизно від 80 до 160 А

D16 — Спрацює миттєво при струмі приблизно від 160 до 320 А

Автомати типу B встановлюють там, де немає великих пускових струмів:

• освітлення;
• LED-світильники;
• електронагрівальні прилади;

Наприклад:

⚡B6 — для освітлення комірки;

⚡B10 — для коридора, чи вітальні;

⚡B16 — для розеток без потужної техніки.

Тому що вона універсальна та добре витримує короткочасні пускові струми від:

• холодильників;
• кондиціонерів;
• насосів;
• комп'ютерів;
• телевізорів;
• побутової техніки з електродвигунами.

Саме тому в сучасних квартирах найчастіше можна побачити:

⚡C10 — на освітлення;

⚡C16 — на розетки;

⚡C20–C32 — на окремі потужні лінії.

Автомати з характеристикою відключення типу D застосовують для обладнання з великими пусковими струмами:

• електродвигунів;
• компресорів;
• верстатів;
• насосів великої потужності;
• зварювального обладнання;
• промислових вентиляторів.

Наприклад, двигун 7,5 кВт може при запуску споживати струм у 6–8 разів більший за номінальний, тому автомат C може хибно спрацьовувати, а D працюватиме нормально.

Застосування у житлових об'єктах:

⚡B10 або C10 — освітлення;

⚡C16 — розетки;

⚡C16–C20 — бойлер, пральна машина;

⚡C16–C20 — кондиціонер;

⚡C32 — електроплита.

Використання у промисловому секторі:

⚡C — для загальних ліній;

⚡D — для двигунів та обладнання з високими пусковими струмами.

В побутовому застосуванні крива C стала своєрідним галузевим стандартом через свою універсальність. Але правильною порадою електрика буде не «ставте C», а «обирайте характеристику відповідно до типу навантаження».

При запуску, деякі пристрої короткочасно споживають струм у кілька разів більший за робочий. Наприклад, такі прилади, як:

• холодильники;
• кондиціонери;
• насоси;
• компресори;
• електродвигуни.

Якщо встановити надто чутливий автомат (наприклад, B замість C або D), він може відключатися під час звичайного запуску обладнання.

Таким чином, крива відключення — це параметр, який показує, скільки разів струм може перевищити номінал автоматичного вимикача до того, як він миттєво вимкне живлення.

Саме тому при виборі автоматичного вимикача важливо враховувати не лише його номінал (16 А, 25 А, 32 А тощо), а й характеристику відключення (B, C або D), що повинна відповідати типу навантаження.
