Схема підключення частотного перетворювача Altivar 320 Schneider Electric

Перетворювачі частоти серії Altivar Machine ATV320 виробництва Schneider Electric — це універсальні професійні пристрої, розроблені для підвищення ефективності, надійності та простоти роботи "складних машин" геть у різних галузях промисловості.

До основних сфер використання відносяться:

• Пакувальне обладнання: Картонні пакувальники, етикетувальні машини, палетайзери.
• Конвеєрні системи: стрічкові конвеєри, сортувальні лінії, підйомники.
• Метало- та деревообробка: Верстати, пили, шліфувальні машини, системи подачі.
• Підйомне обладнання: невеликі крани, підйомники.
• Вентиляція та насоси: Вентилятори, насоси, насосні станції та компресори, що потребують контролю тиску або потужності потоку.
• Текстильне обладнання: Прядильні машини, ткацькі верстати.
• Обробка матеріалів: Змішувачі, мішалки, пакувальні машини.

Оскільки ця серія ледь не одна з найпопулярніших серед частотних перетворювачів, стала нагальною потреба у розгляді професійно-технічного матеріалу, а саме, порядку підключення перетворювача частоти серії Altivar Machine ATV320.

Слід зазначити, що представлений нижче матеріал є ознайомчим і не вичерпним, адже частотники серії АТВ320 є професійним промисловим обладнанням і обов’язковою є рекомендація не провадити самостійного встановлення та налаштування обладнання.

Сертифіковані спеціалісти компанії «Електроінжиніринг» нададуть вичерпну і професійну інформацію з підключення перетворювача частоти Altivar Machine ATV320. Більше того, представники нашої компанії проведуть усі інтеграційні роботи, та нададуть подальший комплекс сервісних послуг з підтримки та корегування роботи частотника.

Отже, розглянемо тезисно етапи підключення частотника АТВ320.

На корпусі Altivar 320 клеми підписані наступним чином:

• R/L1
• S/L2
• T/L3 (для трифази)
• PE — заземлення

Варіанти:

• 220 В (1-фаза): підключаємо L → R/L1, N → S/L2
• 380 В (3-фази): L1, L2, L3 → R/S/T

✅ Перед частотником обов’язково ставимо автомат + бажано мережевий фільтр

Вихідні клеми:

- U/T1

- V/T2

- W/T3

- PE

Підключення:

U → U двигуна

V → V двигуна

W → W двигуна

PE → корпус двигуна

Приклад підключення кнопок:

- LI1 → кнопка ПУСК

- LI2 → кнопка СТОП

- COM → загальний провід

Регулювання швидкості

Потенціометр:

+10V → крайній контакт

AI1 → середній

COM → інший крайній

На перетворювачі частоти Schneider Electric Altivar ATV320 обов’язково задати:

• Номінальна потужність двигуна (kW)
• Номінальний струм (A)
• Частота (зазвичай 50 Гц)
• Час розгону / гальмування (ACC/DEC)

Без цього частотник або не запуститься, або буде працювати неправильно

Типова схема підключення частотного перетворювача в реальному щитку виглядає доволі просто:

МЕРЕЖА → АВТОМАТ → Altivar 320 → ДВИГУН

↓

КНОПКИ / ПУЛЬТ

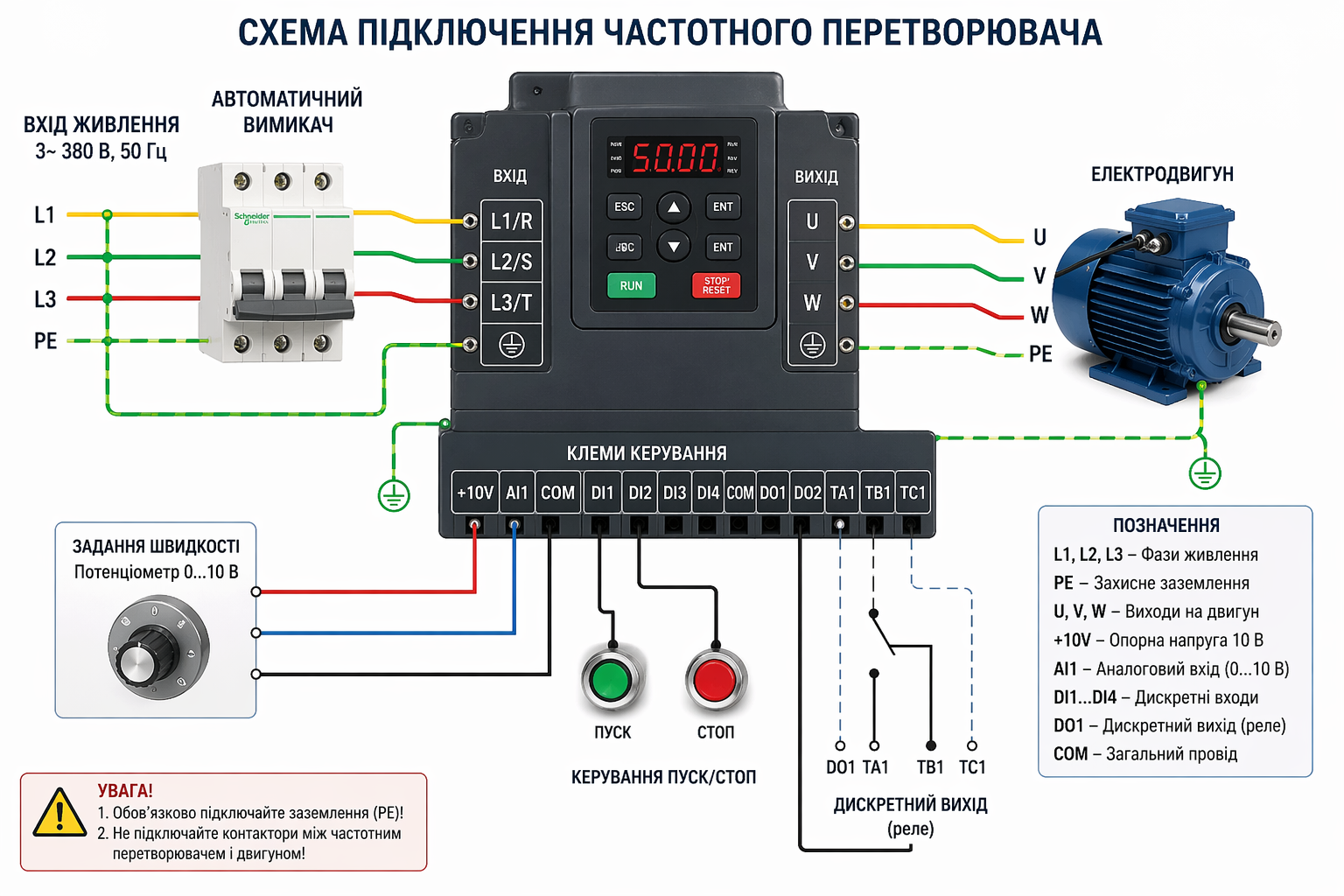

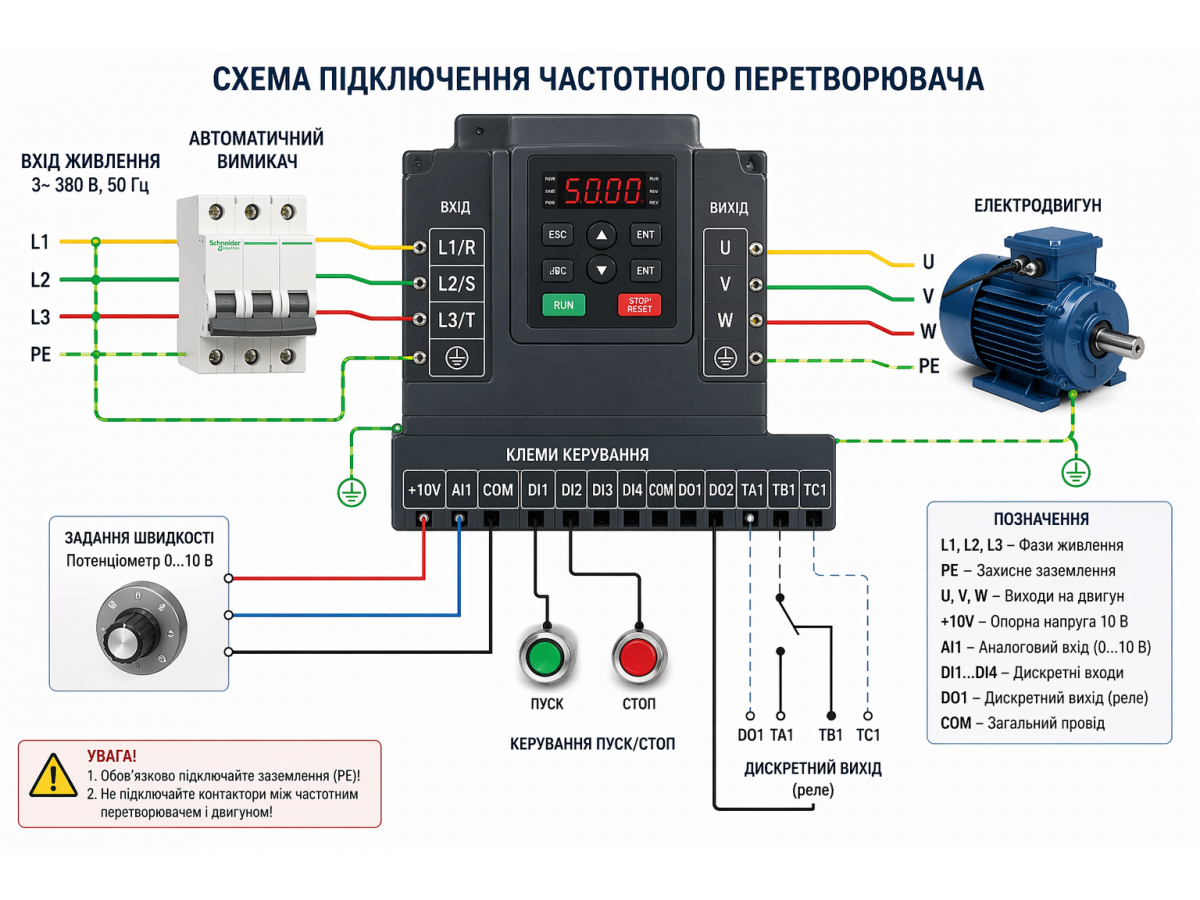

На зображенні нижче представимо зрозумілу схему підключення частотного перетворювача, яку описували до цього.

• Не ставте контактор після частотника
• Довжина кабелю до двигуна — бажано до 20–30 м без фільтрів
• Для довгих ліній — ставте dV/dt або синус-фільтр
• Обов’язково заземлення (інакше будуть помилки та наводки)
• Використовуй екранований кабель, особливо у промисловості
• Якщо це насос або вентилятор — обирайnе режим: V/f (квадратичний) — дає максимальну економію енергії
• Якщо потрібна точність — векторний режим

Висновок

Перетворювач частоти Schneider Electric Altivar 320 — це універсальний і надійний частотник, але правильне підключення та налаштування — ключ до його стабільної роботи.

Звертайтеся до технічних спеціалістів «Електроінжиніринг», які проконсультують, запропонують розрахунки, монтаж та подальший сервіс.

Також, команда ⚡Eleng проведе повне навчання ваших представників роботі з частотними перетворювачами ATV320.
