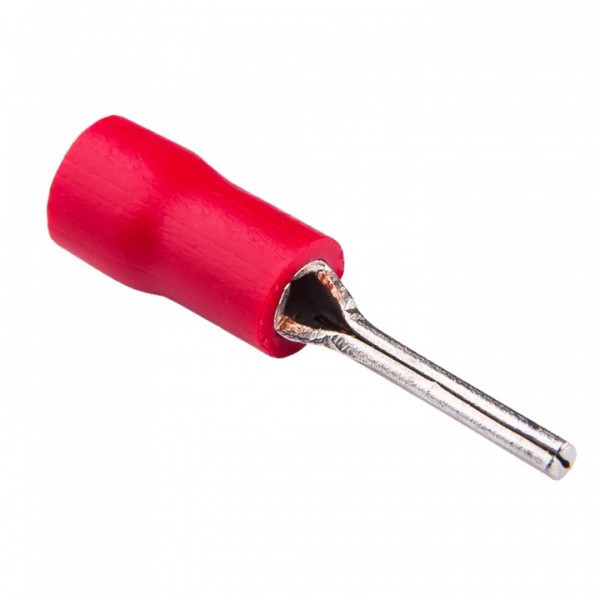

Наконечник штыревой круглый с изоляцией PTV 1.25-9 (500610)

Тип наконечника: штыревой (штифтовый) круглый с изоляцией.

Назначение: для окончивания многопроволочных медных проводников и их подсоединения к контактным группам электротехнических устройств с отверстиями малых диаметров.

Не рекомендуется применять штыревые круглые наконечники в контактных группах устройств, в которых фиксация наконечника осуществляется за счет его прижатия торцевой поверхностью винта, а не прижимной пластиной.

Сертификация в Украине: добровольная сертификация (не подлежит обязательному декларированию) согласно требованиям ДСТУ EN 60947-1.

Метод монтажа: опрессовка (обжимается только хвостовой фланец наконечника).

Температура эксплуатации: от -40 до + 80 С. Напряжение номинальное: 400В.

Штифтовые наконечники PTV могут называть наконечник-игла, так как они имеют контактную часть, отдаленно напоминающую тонкий круглый штырь в сечении.

Штыревые круглые наконечники являются отличным решением там, где вводные отверстия контактных групп устройств меньше диаметра, чем подмыкающий кабель.

Каждый штыревой круглый наконечник рассчитан на диапазон сечений проводов (см. таблицу), что позволяет использовать меньше номиналов наконечников для окончивания проводников всех сечений от 0,5 до 6 мм².

Изолированный наконечник PTV имеет цвет изоляции согласно международной системе цветовой маркировки диапазонов номинальных сечений проводников.

Каждый диапазон обозначается своим цветом (см. таблицу).

Металлическая часть наконечника имеет покрытие (снаружи и внутри) для защиты от процессов окисления наконечника и жил провода после опрессовки.

Пластиковые фланцы наконечников изготовлены из достаточно прочного и пластичного материала.

Опрессовка производится поверх пластикового фланца, который при этом деформируется, но сохраняет свою целостность и крепко держится на наконечнике.

Металлическая часть, изготовленная из латуни, обеспечивает наконечнику большую стойкость к гибке.
