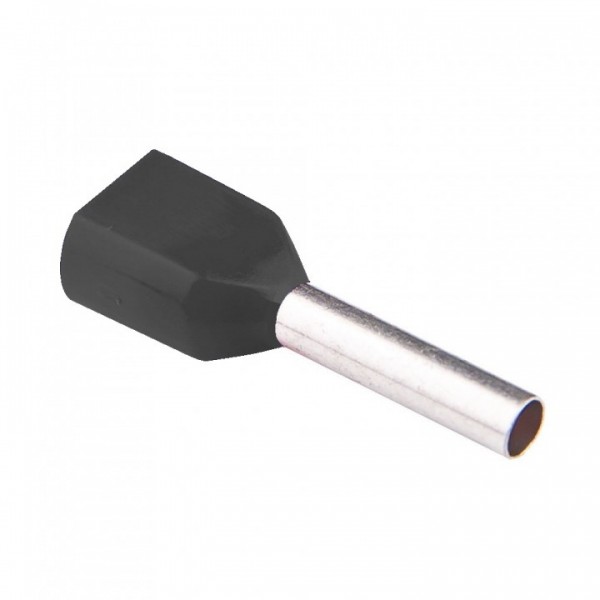

Наконечник трубчатый для двух проводов с нейлоновой изоляцией 2*0.75/8 (500) (RE11101/a)

Тип наконечника: трубчатый с изоляцией для двух проводов.

Назначение: для окончивания многопроволочных медных проводников с фиксацией двух проводов одновременно в одном наконечнике.

Сертификация в Украине: добровольная сертификация согласно ДСТУ EN 60947-1.

Метод монтажа: опрессовка (обжимается только металлическая часть наконечника).

Температура эксплуатации: от -40 до +85°.

Напряжение номинальное: 400В.

Данный тип отличается от обычных втулочных наконечников диаметром гильзы, рассчитанным на суммарное сечение двух проводов, размером и формой изоляции.

Гильза наконечника, изготовленная из меди чистотой 99,9%, имеет высокую пластичность, и при обжатии спрессовывается с жилами провода в монолитный шпинь, вытесняя изнутри максимум воздуха.

Мягкая медь позволяет матрицам инструмента производить опрессовку и формировать рельеф на опрессованном участке с небольшими энерго затратами, что также продлевает срок службы инструмента.

Высокая электропроводность меди и покрытий на основе олова.

Лужение наконечника снаружи и внутри защищает от процессов окисления как наконечник так и жилы провода после опрессовки.

Материал изоляции (нейлон) обладает высокой пластичностью, что уменьшает вероятность повреждения хвостового фланца во время опрессовки и монтажа.

Пластиковый фланец имеет в сечении прямоугольную форму с размерами, рассчитанными, чтобы вместить два провода соответствующего сечения вместе с изоляцией.

Двойные наконечники для проводов тм Reliance имеют цвет изоляции согласно немецкой цветной маркировке (см. таблицу).

В месте стыковки с изолирующей манжетой втулка развальцована, что облегчает процесс введения в нее многопроволочных медных жил.

Ввод провода в наконечник также упрощается конусной конструкцией изолирующей манжеты.
