Воздушные автоматические выключатели

Воздушные автоматические выключатели (англ. Air Circuit Breakers, ACB) — это высокомощные электрические коммутационные устройства, которые используют для автоматического отключения электрической цепи. в случае перегрузки, короткого замыкания или других аварийных ситуаций в электрических цепях от 800 А до 10 000 А.

Они используются преимущественно в промышленных электросетях и электрощитовом оборудовании средней и высокой мощности. Ключевым отличием от других видов автоматических выключателей является то, что воздушные автоматы используют сам воздух, как среду для тушения электрической дуги, от этого и происходит их название.

Воздушные автоматы относятся к категории профессионального низковольтного оборудования и используются в сложных узлах управления электросетью. Но устройство этого серьезного оборудования достаточно не сложное и понятное.

Воздушный автомат состоит из следующих компонентов:

• Приводной механизм: Этот механизм отвечает за размыкание и замыкание контактов автоматического выключателя. Он может быть ручным, электрическим или моторизированным.
• Контакты: Воздушные автоматические выключатели имеют главные контакты, запирающие или размыкающие электрическую цепь. Эти контакты обычно изготовлены из высокопроводящих материалов для обеспечения эффективного протекания тока.
• Дугогасительная камера: Когда контакты размыкаются при размыкании цепи, дуга образуется через ионизацию воздуха. Дугогасительная камера предназначена для быстрого гашения этой дуги, способствуя быстрому охлаждению и деионизации воздуха.
• Расцепитель: обнаруживает аномальные электрические состояния, такие как перегрузка по току, короткое замыкание или замыкание на землю. Инициирует размыкание контактов, чтобы прервать протекание тока при возникновении таких неисправностей. Расцепитель может быть тепловым, магнитным или комбинированным.
• Ручка управления или панель управления: обеспечивает ручное управление автоматическим выключателем. В некоторых случаях он может быть оборудован панелью для дистанционного управления и мониторинга.
• Корпус: воздушный автомат расположен в корпусе, что обеспечивает защиту от воздействия факторов окружающей среды, таких как пыль и влага. Корпус также обеспечивает изоляцию и безопасность обслуживающего персонала.
• Механические блокировки: Эти функции безопасности предотвращают эксплуатацию воздушного автоматического выключателя в опасных условиях, например, когда контакты зацеплены или когда воздушный автомат находится в тестовом положении.
• Индикация срабатывания: Автоматические воздушные выключатели часто содержат индикаторы, которые показывают, когда автомат сработал из-за аномального состояния. Это помогает в устранении неисправностей и обслуживании.
• Вспомогательные контакты: Эти контакты используются для сигнализации и управления, например для индикации состояния автоматического выключателя (открыто или закрыто).

Все эти компоненты работают вместе, чтобы обеспечить надежную и эффективную защиту электрических цепей от перенагрузок, коротких замыканий и иных неисправностей.

Воздушные автоматические выключатели работают с контактами в свободном воздухе. Их способ контроля гашения дуги полностью отличается от способа работы масляных автоматических выключателей. Они всегда используются для низковольтного отключения и в настоящее время, как правило, заменяют высоковольтные масляные выключатели.

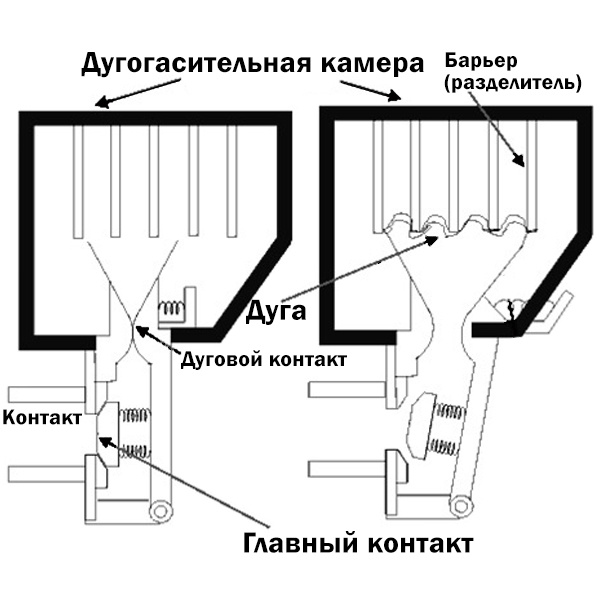

Воздушные автоматические выключатели обычно имеют две пары контактов. Главная пара контактов, изготовленная из меди, производит ток при нормальной нагрузке. Вторая пара изготовлена ​​из углерода – это дугогасительный контакт. Когда автоматический выключатель размыкается, главные контакты размыкаются первыми. Когда главные контакты размыкаются, дугогасительные контакты все еще контактируют друг с другом.

Коробка воздушного автомата изготовлена ​​из изоляционного и огнеупорного материала и разделена на разные секции барьерами. Низ каждого барьера имеет небольшой проводящий металлический элемент, расположенный между одной стороной барьера и другой.

Дуговой разряд движется вверх по причине теплового и электромагнитного воздействия. Когда дуга двигается вверх, она попадает в дугогасительный желоб. Попадая в нижнюю часть желоба, она разделяется на многие секции барьерами. Электромагнитные силы в каждой секции дугогасительного желоба приводят к тому, что дуга в секции начинает принимать форму спирали. Все эти спирали соединены последовательно, так что общая длина дуги увеличивается значительно. Это влияет на уменьшение тока в цепи. Дуга в желобе охлаждается, удлиняется и расщепляется, напряжение дуги становится гораздо больше, чем напряжение системы при срабатывании воздушного автоматического выключателя, и поэтому дуга окончательно гаснет во время нулевого тока. Автоматический выключатель использует комбинацию давления воздуха и проводящих элементов, чтобы безопасно отвести дугу от цепи, а затем растягивает ее, пока она не будет устранена.

Таким образом, воздушные автоматические выключатели устраняют дугу, поддерживая стабильный и безопасный ток.

• Высокий номинальный ток – часто от 630 А до 6300 А.
• Регулируемые характеристики срабатывания – можно точно настроить защиту для конкретной нагрузки.
• Большой ресурс циклов включения/выключения – они рассчитаны на частое использование.
• Возможность дистанционного управления – используются в автоматизированных системах управления электроснабжением.
• Функция повторного включения – многие модели способны автоматически перезапуститься после обесточивания.

Воздушные автоматические выключатели играют решающую роль в безопасности, надежности и эффективности работы электрических систем в широком спектре применений и отраслей промышленности. Благодаря высокой выключающей способности, надежности, гибкости и простоте обслуживания, воздушные автоматы являются незаменимой составляющей как на промышленных предприятиях и производствах, так и в коммерческих зданиях, центрах обработки данных, на объектах производства электроэнергии, установках возобновляемой энергии, железнодорожных системах, горнодобывающих предприятиях и т.п.

Обеспечивая эффективную защиту от перегрузок, коротких замыканий и при других электрических неисправностях, воздушные автоматы помогают предотвратить повреждение оборудования, минимизировать время простоя и, самое главное – защитить персонал и имущество. С развитием технологий и ростом спроса на электроэнергию, воздушные автоматические выключатели остаются предельно важными компонентами современной электрической инфраструктуры, обеспечивая бесперебойный поток электроэнергии и поддерживая развитие общества и индустрии.

Если у вас сложная электрическая система с мощной нагрузкой – именно ACB станет для нее надежным стражем.
